- Entiende VRM, fases y conectores (ATX, EPS, PCIe, SATA) para una entrega estable.
- Empareja placa y CPU por nivel: más fases y mejor refrigeración para cargas altas.
- Conexiones correctas y PSU dimensionada evitan reinicios, throttling y fallos.
- Diagnóstico práctico: mínimos, Q-LED/buzzer y BIST para aislar problemas.
Cuando hablamos de las soluciones de alimentación de una placa base, hablamos del ecosistema que permite que tu CPU y el resto del sistema reciban energía estable y segura. En la práctica, ese conjunto abarca conectores, VRM, fases, refrigeración y cableado, y determinará tanto el rendimiento sostenido como la vida útil del equipo.
No todas las placas se diseñan para lo mismo: algunas están hechas para trabajar a tope con CPUs de alto consumo y overclock, mientras que otras están pensadas para chips eficientes o equipos silenciosos. Elegir bien evita montar un camión para llevar al cole o quedarse corto con un utilitario en un puerto de montaña; por eso aquí reunimos, ordenamos y ampliamos toda la información clave para que selecciones, montes y soluciones problemas de alimentación como un pro.

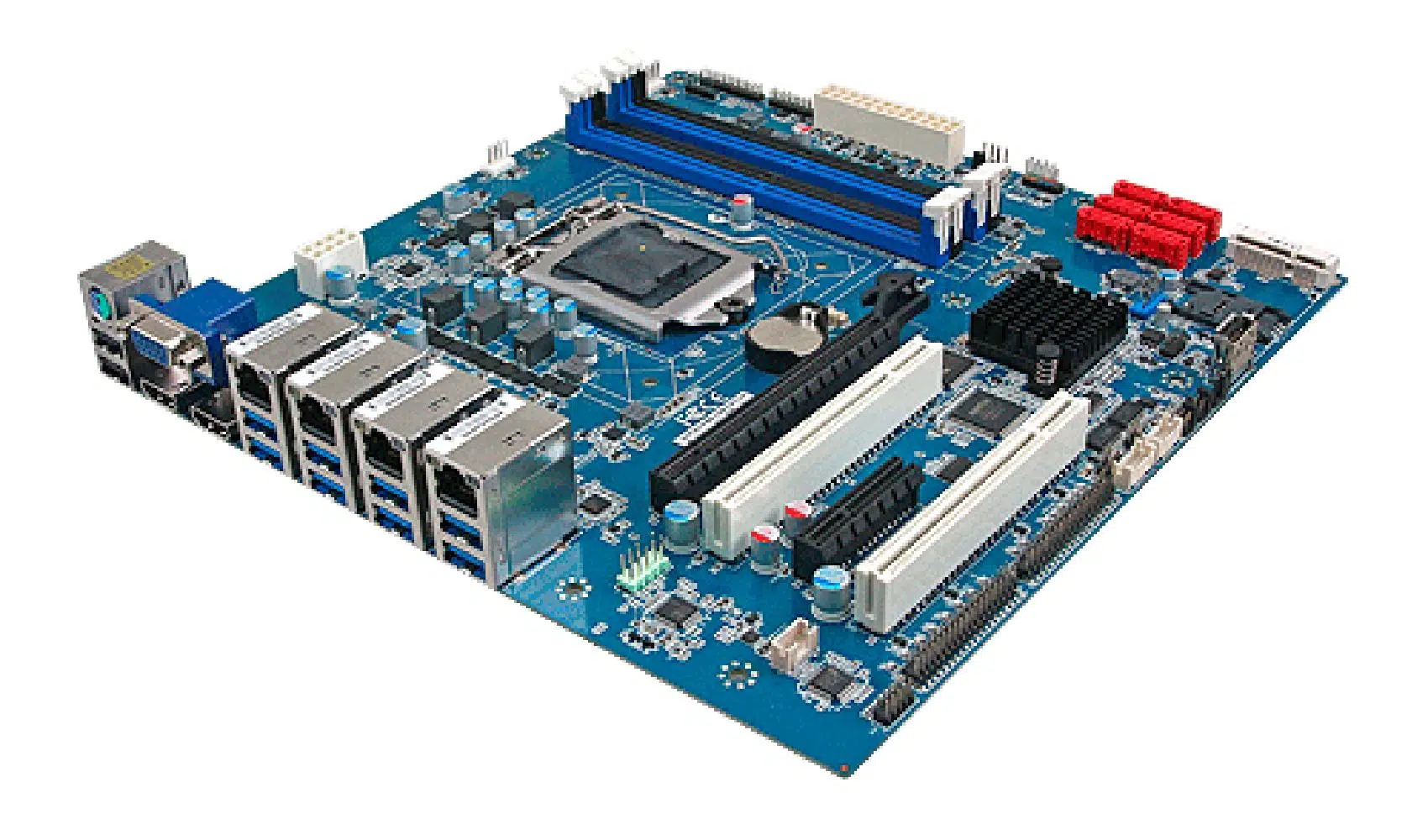

Qué es, realmente, la solución de alimentación de la placa base
En una placa base confluyen todos los componentes, y una de sus misiones críticas es suministrar energía a la CPU con voltajes limpios y estables. La «solución de alimentación» es el conjunto de hardware y diseño que hace posible esa entrega: conectores ATX/EPS, el módulo regulador de voltaje (VRM), sus fases, y la refrigeración asociada.
El VRM transforma las líneas principales de la PSU (+12 V, +5 V, +3,3 V) en tensiones muy bajas y precisas para el procesador (por ejemplo ~1,3 V). Para repartir carga y reducir pérdidas, el VRM se organiza en fases que alternan su trabajo; cada fase incorpora inductores y condensadores, además de MOSFETs de alta y baja, gobernados por un controlador PWM. Consulta nuestra guía práctica de VRM, conectores y montaje.
Cuando el sistema trabaja duro, las fases se calientan y su eficiencia cae. Por eso, los disipadores VRM y, a veces, heatpipes e integración con el escudo de E/S, son claves para sostener rendimiento y fiabilidad a largo plazo.
En el lado de los conectores, las placas de gama alta pueden montar EPS 8+8 pines para la CPU, mientras que otras más modestas usan 4 o 8 pines. Más pines reducen la densidad de corriente por pin y ayudan a mantener temperaturas más bajas en los contactos y pistas.
Conectores y cables: 24 pines, EPS12V, PCIe y SATA
El conector ATX de 24 pines alimenta la lógica de la placa: chipset, ranuras de expansión, USB, SATA, etc. Es el conector más voluminoso y debe encajar con su pestaña de bloqueo para garantizar un asiento perfecto. Sin ese clic, la conexión puede ser inestable.
La CPU recibe corriente por el EPS12V, habitualmente de 8 pines, aunque existen variantes de 4 pines y configuraciones 4+4 o 8+8. El EPS se dedica casi en exclusiva al VCORE y líneas auxiliares de la CPU, y su correcta conexión es imprescindible para arrancar.
Las tarjetas gráficas obtienen energía por los conectores PCIe de 6 u 8 pines (y variantes 6+2). No se debe confundir un 8 pines PCIe con un 8 pines EPS de CPU: parecen similares, pero no son intercambiables por distribución de pines y señalización.
Los dispositivos de almacenamiento y periféricos usan alimentación SATA de 15 pines, con líneas de +3,3 V, +5 V y +12 V, más masas. Esta variedad permite alimentar diferentes motores y lógicas dentro de discos y SSD sin necesidad de adaptadores adicionales.
Tipos de cables de alimentación de CPU y combinaciones posibles
Según placa y CPU, encontrarás combinaciones con 4 pines, 8 pines, 4+8 pines o incluso 8+8 pines. Un 4 pines puede suministrar alrededor de 155 W, suficiente para muchas CPUs de gama media sin overclock agresivo.
El 8 pines EPS eleva la entrega a unos 235 W, ya que equivale a dos bloques de 4. Para chips potentes, plataformas HEDT o servidores (Threadripper, EPYC, Xeon), este margen es clave; por ejemplo, un Threadripper de 64 núcleos puede rondar 280 W solo para operar.
¿Se puede usar 4 pines en un conector de 8 pines? A veces, sí, pero bajo tu cuenta y riesgo: con CPUs tragonas puedes sufrir caídas de rendimiento, inestabilidad o ni siquiera arrancar. Al contrario, un cable EPS de 8 pines puede insertarse a medias en un conector de 4 pines cuando está diseñado como 4+4, respetando la guía.
Si tu placa exige 2×8 pines y tu PSU solo trae un EPS, evita inventos. No uses un 8 pines PCIe de la GPU para la CPU. Si consigues arrancar, limita consumo con un plan de energía bajo o undervolt temporal y cambia de PSU cuanto antes.
Fases de poder, duplicadores y por qué importan
Más fases significa repartir mejor la carga, menos temperatura por fase y menor rizado de tensión. Entre dos placas similares, la de más fases suele ser mejor apuesta para estabilidad y longevidad, especialmente con cargas sostenidas.
Existen «fases duplicadas» mediante duplicadores que reparten la señal PWM sin añadir controladores completos. Esto mejora el reparto térmico y reduce coste, pero no equivale exactamente a fases reales dedicadas en respuesta y capacidad pico.
En el mercado verás configuraciones contundentes en gama entusiasta. Un ejemplo representativo en Z890 orientado a overclock extremo combina 24 etapas de VCORE con componentes de alto amperaje por fase, además de líneas auxiliares para SoC, iGPU o VCCIN. Ese tipo de diseño está pensado para exprimir CPUs tope de gama llevadas al límite.
Salvando las distancias, en el otro extremo hay VRM modestos de placas mATX o económicas. Con procesadores Xeon o CPUs con TDP alto y turbo prolongado, estos VRM pueden superar los 80 ºC, entrar en protección térmica y hacer que la CPU baje frecuencias.
Elegir la placa adecuada para tu CPU y uso
Piensa primero en lo que haces con el PC. Si trabajas con cargas creativas pesadas durante horas, te compensa una solución de alimentación robusta además de una CPU potente. En juegos, a menudo manda la GPU, pero el trazado de rayos y la alta tasa de FPS exigen también buena alimentación de CPU para evitar cuellos de botella.
Regla simple de equilibrio: empareja CPU y placa del mismo nivel y presupuesto similar y consulta nuestra guía para encontrar componentes compatibles. Si vas a por una CPU premium, acompáñala con una placa premium. Para equipos de gama media, una placa convencional bien equipada basta.
En plataformas AMD modernas, conviene casar Ryzen 9 con X870E de alta gama, mientras que Ryzen 7 puede convivir con X870E más contenidos, y Ryzen 5 encaja muy bien con B850. En Intel, Z890 es el camino para Core Ultra 7/9 desbloqueados, y B860 cuadra en gamas medias sin overclock.
¿Tiene sentido montar una placa extrema para una CPU media? Poder, se puede, pero no aprovecharás su capacidad singular. Al revés, montar una CPU tragona en una placa floja es receta para thermal throttling en el VRM y experiencia incómoda.
Cómo conectar la fuente de alimentación a la placa base
Antes de tocar nada, toma tierra con una pulsera antiestática, trabaja en un entorno limpio y no fuerces conectores. El clip de bloqueo es tu confirmación de asiento correcto; si no entra suave, revisa orientación.
1) Conector principal ATX 24 pines: al lateral derecho de la placa en la mayoría de diseños. Presiona hasta oír/percibir el clic de la pestaña.
2) EPS CPU 8 pines (o 4+4): junto al socket. Conecta el bloque adecuado de la PSU etiquetado como CPU/EPS.
3) PCIe para GPU: según la tarjeta, 6/8 pines o 6+2. Alimenta cada GPU con su cable dedicado si es posible.
Para dispositivos de almacenamiento y periféricos, usa los conectores SATA. Evita adaptadores en cadena y no dobles demasiado los cables cerca del conector para no dañar pistas ni latiguillos.
Minería: alimentación extra y estabilidad 24/7
En rigs de minería con múltiples GPUs, la placa puede incluir conectores adicionales (Molex de 4 pines o PCIe de 6 pines) para reforzar las líneas de las ranuras. Aliméntalos cuando utilices muchas PCIe en paralelo para evitar sobrecargar el rail de 24 pines.
Cada tarjeta debe recibir su propia alimentación PCIe desde la PSU. Dimensiona la fuente con margen suficiente para el pico de consumo agregado y usa cables separados si el fabricante lo recomienda.
La estabilidad eléctrica es crítica: picos o caídas pueden tumbar el rig, corromper datos o dañar hardware. Vigila temperaturas, distribuye cargas y mantén una ventilación forzada sobre VRM y risers cuando operes 24/7.
VRM a fondo: componentes, temperaturas y mejoras
Un VRM típico incluye MOSFET alto/bajo, inductor (choke) y condensadores, gobernados por un controlador PWM. Su misión es reducir y estabilizar el voltaje con la menor ondulación posible, incluso cuando la CPU cambia de carga en milisegundos.
Si montas una CPU muy potente en una placa de gama baja, se dan dos problemas habituales: temperaturas de VRM por encima de ~80 ºC a plena carga y caída de frecuencia por insuficiencia de entrega sostenida. Eso recorta rendimiento y acelera el envejecimiento del sistema.
¿Qué puedes hacer? Mejorar flujo de aire directo al VRM, añadir ventilación puntual y, si procede, optar por modelos con más fases, MOSFETs de mayor calidad y disipadores más masivos. La ventilación ayuda con la temperatura, pero no multiplica mágicamente la capacidad de entrega; si el VRM no da más, tocará cambiar de placa.
Contar fases «a ojo» es posible mirando los “bloques” junto al socket, pero ojo con los duplicadores. Un 6+1 con duplicación no equivale a 7 fases reales completas, aunque sí reparte mejor el trabajo que 6 puras sin duplicación.
Solución de problemas: cuando el PC no enciende, no arranca o se reinicia
Si no se enciende: revisa la corriente de pared, el interruptor trasero de la PSU y que el ATX 24 pines y el EPS estén firmes. Comprueba también el cable del botón de encendido del chasis al panel frontal de la placa, es un clásico.
Si enciende pero no arranca: reinstala CPU y RAM, verifica que no haya pines doblados en el socket y que la RAM esté en los bancos recomendados por el manual. Confirma compatibilidad de CPU y versión de BIOS en el centro de descargas del fabricante.
Reinicios o apagados aleatorios: suelen delatar problemas de alimentación o temperatura. Confirma que la PSU tiene potencia suficiente, que los conectores no “bailan” y que el VRM no se achicharra bajo carga.
Diagnóstico mínimo: deja solo CPU, su ventilador y un módulo de RAM; retira USBs, gráficas dedicadas, SSDs, red y audio. Si así da imagen, ve reconectando elemento a elemento hasta localizar al culpable. Si no, limpia CMOS y prueba de nuevo.
Si tu placa dispone de indicadores Q-LED o similares, aprovéchalos: las LEDs de CPU/DRAM/VGA/BOOT te chivan en qué fase falla. Si tienes buzzer, los pitidos también ayudan a localizar el componente en falta.
Comprobaciones específicas de PSU: BIST en equipos Dell
Algunas fuentes OEM incluyen un autotest BIST con botón y/o LED. Con botón: apaga el equipo, pulsa el botón BIST y observa LEDs. La luz debe quedar fija y el ventilador de la PSU girar a tope; si no lo hace, considera el test fallido.
Sin botón: apaga, desconecta la PSU 15 segundos y vuelve a conectar. El LED debe permanecer encendido unos tres segundos y luego apagarse. Si no se ilumina, puede haber fallo en la PSU o en algún componente colgado de ella.
Cuando el BIST falla, toca tramitar soporte con el fabricante. En el ecosistema Dell, este procedimiento aplica a familias como Alienware, Inspiron, XPS, OptiPlex, Vostro, equipos AIO y gamas empresariales (Pro Max Micro/Slim/Tower, G Series, estaciones de trabajo fijas), además de variantes XE de sobremesa como Pro Max Micro XE FCM2250, Pro Max Slim XE FCS1250, Pro Max Tower T2 XE FCT2250, Pro Micro Plus XE QBM1250, Pro Slim Plus XE5 QBS1250 y Pro Tower Plus XE5 QBT1250.
¿Placa base muerta o fuente apagada? Señales y realidades
Una placa realmente muerta puede dejar el sistema totalmente inerte: sin pitidos, sin LEDs ni ventiladores. Aun así, lo más común es que el problema sea la PSU o algo tan simple como la toma de corriente. Prueba siempre con una fuente que sepas que va bien.
Cuando se devuelven placas “defectuosas”, un gran porcentaje funciona perfectamente: la causa suele ser una instalación incorrecta. Las placas de marcas reconocidas (Intel, ASUS y otras equiparables) tienen tasas de fallo muy bajas frente a opciones baratas de baja calidad.
Las placas rara vez “mueren” en caliente; suelen fallar al arrancar. También existen fallos parciales (SATA, vídeo, audio, LAN integrados) que pueden parchearse desactivando la función y usando una tarjeta, pero es pan para hoy y hambre para mañana: lo normal es que acabe fallando del todo.
Consejos de seguridad y preparación antes de montar
Ten a mano una pulsera antiestática, destornillador Phillips, la PSU adecuada y el manual de tu placa. Trabaja en superficie limpia, con buena luz y evita forzar piezas. Si algo no encaja, revisa dos veces orientación y modelo del conector.
Identifica cada conector de la placa y su cable correspondiente de la fuente antes de enchufar nada. Una foto del manual o un esquema en el móvil ayuda mucho a evitar errores, especialmente con panel frontal y cabeceras similares.
Preguntas frecuentes
¿Una conexión de alimentación incorrecta puede dañar la placa base? Sí. Forzar conectores o mezclar EPS con PCIe puede causar daños permanentes. Además, dejar sin alimentar el EPS de CPU puede impedir el arranque o sobrecargar otras líneas.
¿Por qué mi equipo de minería se apaga o se reinicia durante la minería? Suele ser potencia insuficiente o VRM/PSU al límite. Asegura PSU con margen, cables separados para GPU y ventilación directa sobre VRM y risers.
¿Por qué no se detectan algunas tarjetas gráficas en mi rig? Revisa su alimentación PCIe dedicada y el asiento en la ranura/riser. Cada GPU debe tener su propio cable y la placa, sus conectores auxiliares activos si los incluye.
¿Qué debo hacer si mi PC no se enciende? Verifica toma e interruptor de la PSU, ATX 24 pines y EPS bien conectados y panel frontal correcto. Prueba configuración mínima, limpia CMOS y usa una PSU conocida si persiste.
Elegir una buena solución de alimentación, conectar correctamente y saber diagnosticar evita quebraderos de cabeza: un VRM bien dimensionado, conectores adecuados, una PSU con margen y una ventilación coherente marcan la diferencia entre un equipo que “va” y un equipo que rinde fino, estable y durante años.
